電機鐵芯的沖片粘膠技術。電機，這里特指的是永磁同步電機，因其物理結構特性，永磁同步電機是由一層層的硅鋼片疊放起來的，中間帶有容納永磁體以及主軸的開槽。

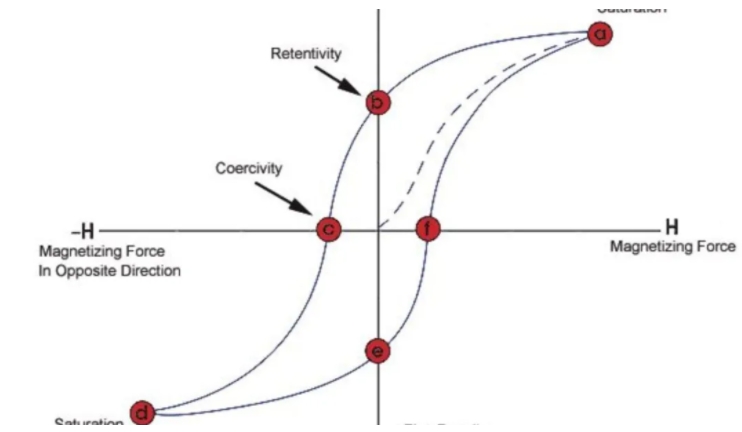

機的鐵損來源有兩個，一個叫“Hysteresisloss”，直譯叫磁滯損失，來源是當在磁性材料施加磁化力時，材料的分子會排列成特定方向。而當這種磁力反轉時，磁體內部就會產生阻止這個磁力的摩擦，這種摩擦?xí)蔁?，這顯然是電機不想要的。

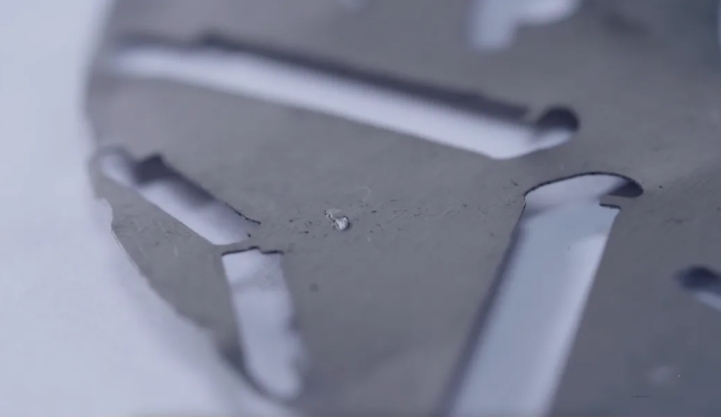

目前所有電機都可以在硅鋼片上做文章，因為電機的使命是永磁體磁感線參與切割，而一旦磁場會在鐵心內部閉合形成渦電流。生成熱量，相當于就浪費掉了。這也是所謂鐵耗的來源之一，但電機設計有一個權衡點，就是束縛住永磁體的邊肋寬度越小磁通越飽和磁場效果越好，但如果設計得太薄了，強度會變差，能看出來下圖這個電機的槽已經非常窄了。

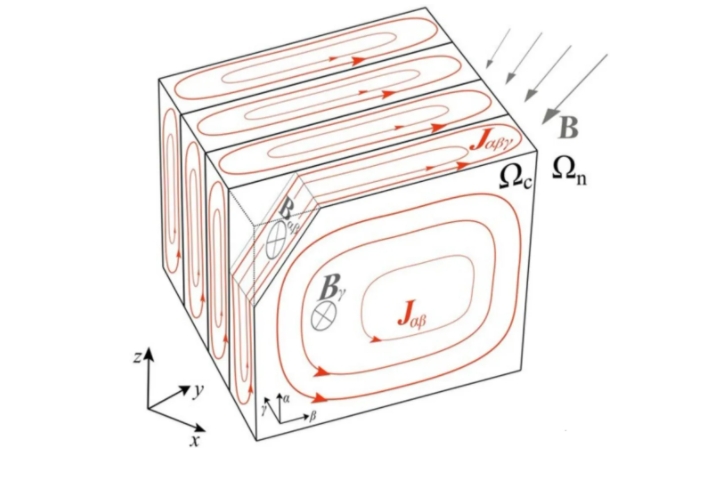

那么如何保證強度呢? 這里多數車企的硅鋼片采用了一種新型黏膠技術。而且這種技術還解決了第二類鐵損來源叫做“渦電流損耗，Eddy Current Loss”，這個很容易理解，導體在非均勻磁場中移動或處在隨時間變化的磁場中時，導體內的感生的電流導致的生熱。

很多電機采用類似榫卯結構的疊片形式，兩側的突出部會使電機在整個轉子部分產生渦電流，現在多數電機都會采用了新型涂膠方式，這樣不用在沖片上打出突出部，這樣渦電流就僅僅在每片沖片上自己轉，磁通量很小發熱量就有限，未來這種粘膠方式是主流。

技術叫做Glue FASTEC，之前一直在日本黑田精工手上，最近也轉讓給國內的供應商了，并且這家國產企業也對技術加以改進，能夠?qū)⑥D(zhuǎn)子的鐵耗進一步降低3%-5%。

目前多數其他領域的電機對體積和功率密度要求不高，鐵芯硅鋼板厚度減少到0.5毫米就不錯了，使用一種叫做扣點的方式把硅鋼片插起來就可以了。但現在硅鋼片薄了，主流的都在0.25毫米左右。

像這么薄的鋼片，扣點這種類似于榫卯結構的方式就沒法連接了。后來人們想到用焊接或者膠粘的方式，把硅鋼片連接在一起?，F(xiàn)在行業里電機轉子的焊接工藝在逐漸減少，越來越多的廠家開始思考膠粘。

隨著電機功率密度的增加，無論是扣點串聯形成的通路，還是焊接對每一個硅鋼片表面的涂層破壞，都容易在宏觀截面上形成渦流導致發熱。

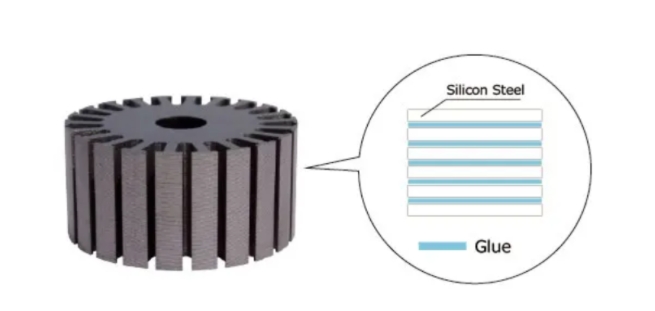

膠粘可以形成非常好的隔離層，把渦電流控制在非常小的單個疊片截面上來減小鐵耗。這樣的設計平均可以提高電機能量轉換效率5%-10%不等，鐵耗也可以降低10%-15%左右，是一個非常大的提升。

國外特斯拉主要用意大利供應商EURO Group的黏膠技術。國內有家名叫隆盛新能源的公司也要投入黏膠生產設備，工藝上是應用成熟的日本黑田精工的Glue FASTEC這項專利。

新能源產業鏈，缺少材料學方面專利的商業轉化，這是我們行業內需要留意的，法如自動化專注于貼膠設備，關注行業新動態。
